G1 시리즈 좌판 어셈블리 (Assembly)
기존 좌판을 새 상품으로 교체 하거나 G1하이백, G1프로, G1에어 세 라인업간 상호 스왑하여 변신 가능하게 하는 좌판 키트입니다.
G1시리즈 라인업 좌판 스왑
G1시리즈 3가지 라인업 차이는 오직 좌판의 차이에 있습니다.
G1 하이백 : 보편적인 스펀지폼이 내장된 패브릭 외피의 좌판 (W510 x D510 x H60)
G1 프로 : 좌판 틸팅 기능 + 개선된 스펙의 스펀지폼이 내장된 패브릭 외피의 좌판 (W500 x D490 x H70)

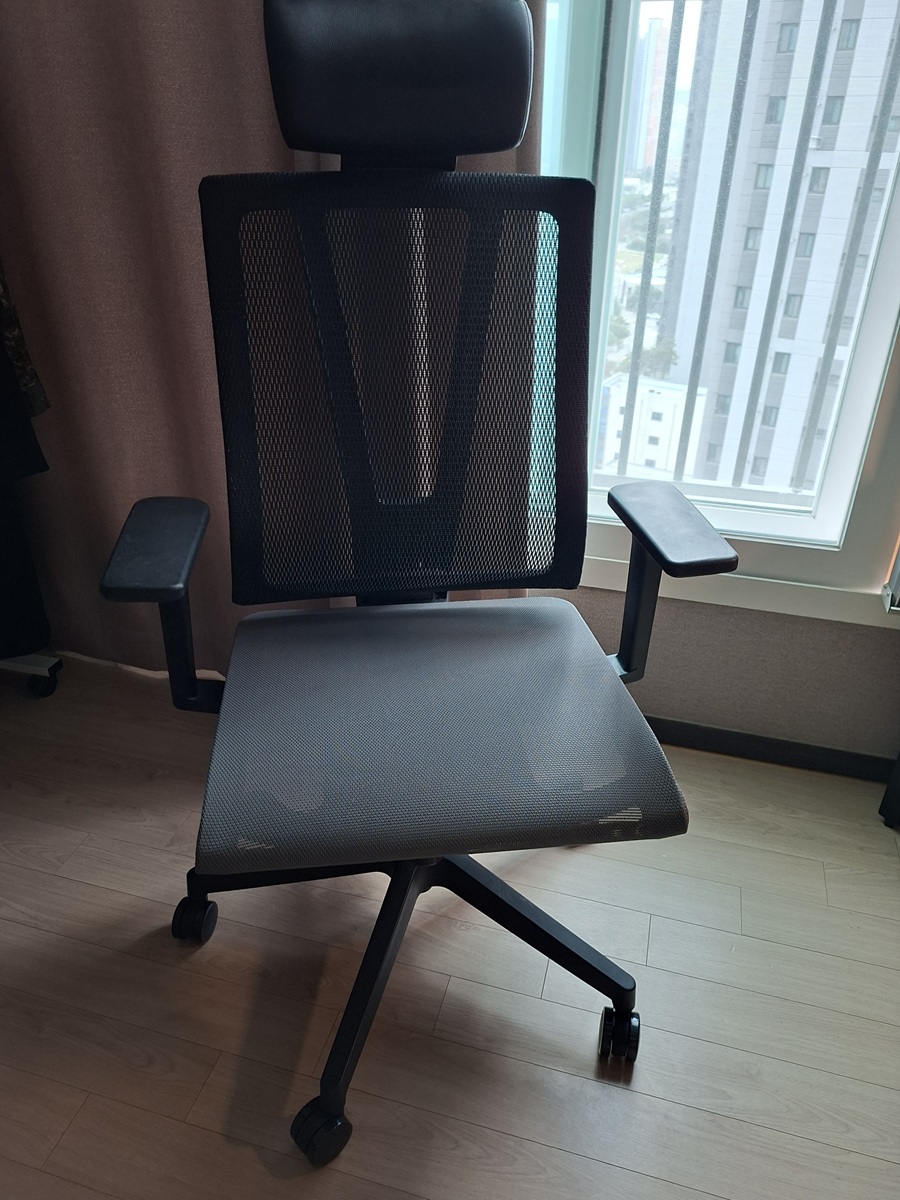

G1에어 : 좌판 하부가 완전히 개방된 풀메쉬 형태의 좌판 (W480 x D530)

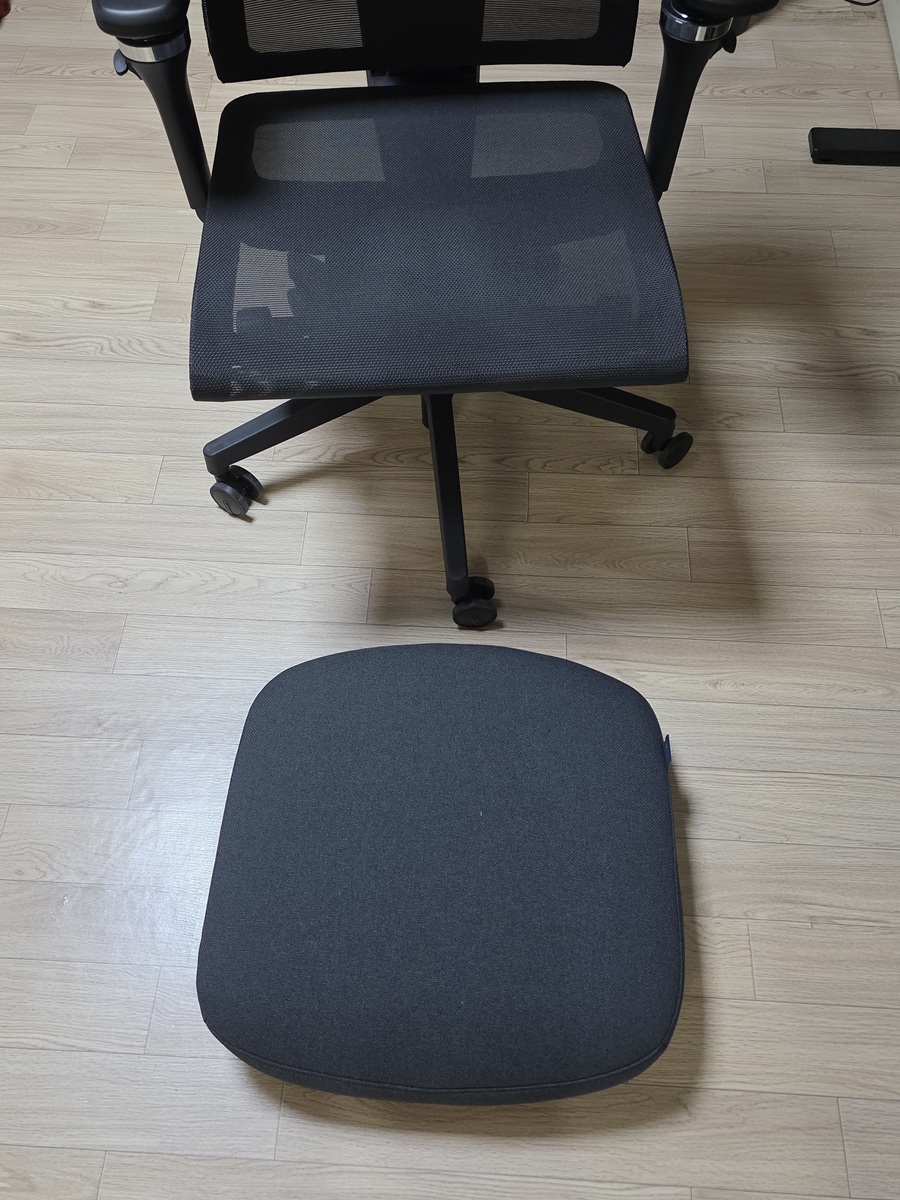

필요에 따라, 혹은 계절의 변화에 따라 좌판을 간단히 교체함으로써 G1시리즈의 모두를 사용하는 효과를 가질수 있습니다.
G1하이백 좌판 어셈블리 구성품및 교체 방법
1. G1의자를 눕힌후 동봉된 육각렌치를 이용하여 양쪽 암레스트와 메커니즘(럭킹)을 분리합니다.
2. 암레스트는 3개의 육각볼트, 메커니즘은 4개의 육각볼트로 고정되어 있으므로 총 10개의 볼트를 풀르면 좌판이 완전 분리가 됩니다.
3. 구성품중 2개의 35mm 짧은 육각볼트를 그림의 새로운 좌판 B위치의 구멍에 체결하도록 하고 나머지 8개의 45mm 육각볼트는 표시된 위치에 체결하여 교체를 마치도록 합니다.
G프로 좌판 어셈블리 구성품및 교체 방법
1. G1의자를 눕힌후 동봉된 육각렌치를 이용하여 양쪽 암레스트와 메커니즘(럭킹)을 분리합니다.
2. 암레스트는 3개의 육각볼트, 메커니즘은 4개의 육각볼트로 고정되어 있으므로 총 10개의 볼트를 풀르면 좌판이 완전 분리가 됩니다.
3. 구성품중 가장 짧은 30mm 볼트를 육각렌치를 이용하여 그림의 새로운 좌판 C위치에, 중간길이의 35mm 볼트는 좌판 B위치에, 그리고 45mm 볼트는 좌우 암레스트 체결에 사용합니다.
G1에어 좌판 어셈블리 구성품및 교체 방법
1. G1의자를 눕힌후 동봉된 육각렌치를 이용하여 양쪽 암레스트와 메커니즘(럭킹)을 분리합니다.
2. 암레스트는 3개의 육각볼트, 메커니즘은 4개의 육각볼트로 고정되어 있으므로 총 10개의 볼트를 풀르면 좌판이 완전 분리가 됩니다.
3. 동봉된 10개의 30mm 육각볼트는 그림에 표시된 B위치에 체결하도록 하고, 나머지 35mm 육각볼트는 좌우 암레스트에 체결하여 교체를 마치도록 합니다.
